在工业制造领域，挤压铝型材凭借其轻量化、耐腐蚀、易加工等特性，成为建筑、交通、电子等行业不可或缺的基础材料。而定制开模作为挤压铝型材生产的核心环节，直接决定了产品的精度、性能与成本。本文将从设计转化、模具制造、挤压控制及后处理四个维度，系统解析定制开模的工艺流程与关键技术。

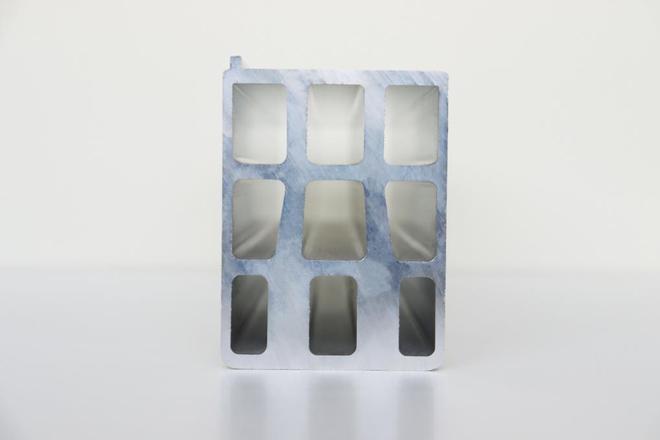

　　定制开模的首要任务是将客户需求转化为可执行的工程图纸。设计团队需与客户深入沟通，明确型材的截面形状、九游官方入口尺寸公差、力学性能及表面处理要求。例如，建筑领域可能要求型材具备高强度与耐候性，而电子行业则更关注散热性能与电磁屏蔽效果。设计过程中需重点考虑铝材的流动性特性——复杂截面需优化分流孔布局，避免挤压时因铝流不均导致裂纹；薄壁结构则需通过增加加强筋或调整壁厚比例，提升成型稳定性。此外，模具的强度与寿命也是设计关键，需通过有限元分析模拟挤压过程中的应力分布，确保模具在高温高压环境下长期稳定运行。

　　模具是挤压工艺的“核心工具”，其制造质量直接影响型材的成型效果。针对铝材特性，模具材料通常选用高纯度、高韧性的专用模具钢，并通过真空热处理工艺提升其抗热疲劳性能。加工环节需严格遵循“粗加工-精加工-抛光”的流程：粗加工阶段预留足够余量，为后续精修提供基础；精加工采用高精度数控铣床，确保型腔尺寸公差控制在±0.02mm以内；抛光工序则通过电解抛光或机械研磨，将模具表面粗糙度降至Ra0.4以下，减少铝材挤压时的摩擦阻力，避免表面划伤。此外，模具的冷却系统设计也至关重要，合理的水路布局可快速带走挤压热量，防止型材因局部过热导致晶粒粗大。

　　挤压成型是将铝棒转化为目标型材的关键步骤，需通过精准控制工艺参数确保产品质量。铝棒加热温度需根据合金成分调整——纯铝或低强度合金通常加热至450-500℃，而高强度合金（如6061）则需加热至520-550℃以改善塑性。挤压速度需与型材截面复杂度匹配：简单截面可采用高速挤压（10-30m/min）提升效率，复杂截面则需降低速度（5-15m/min）以避免缺陷。挤压比（型材截面积与铝棒截面积之比）是核心参数，一般控制在10-80之间——比值过小会导致铝材填充不足，比值过大则增加模具磨损风险。此外，挤压筒与模具的预热温度、润滑剂的种类与涂覆量也需根据实际生产情况动态调整。

　　挤压成型的铝型材需通过后处理满足不同应用场景的需求。九游官方入口时效处理是提升力学性能的关键步骤：通过控制加热温度（160-200℃）与保温时间（4-12小时），使铝材内部组织发生沉淀硬化，强度提升30%-50%。矫直工艺可消除型材的弯曲与扭曲，确保直线度符合标准（如每米偏差≤0.5mm）。切割与冲孔等加工则根据客户需求完成型材的定尺与连接准备。表面处理方面，阳极氧化通过电解反应在型材表面形成致密氧化膜，提升耐腐蚀性与耐磨性；电泳涂装与粉末喷涂则通过物理沉积赋予型材丰富的色彩与质感，同时增强防护性能。

　　挤压铝型材定制开模是一项高度系统化的工程，需从设计、制造、挤压到后处理全流程精准控制。通过优化模具设计、严格加工标准、动态调整工艺参数及完善后处理工艺，可实现型材的高精度、高性能与低成本生产。随着工业制造向轻量化、定制化方向发展，挤压铝型材定制开模技术将持续迭代，为各行业提供更优质的材料解决方案。
